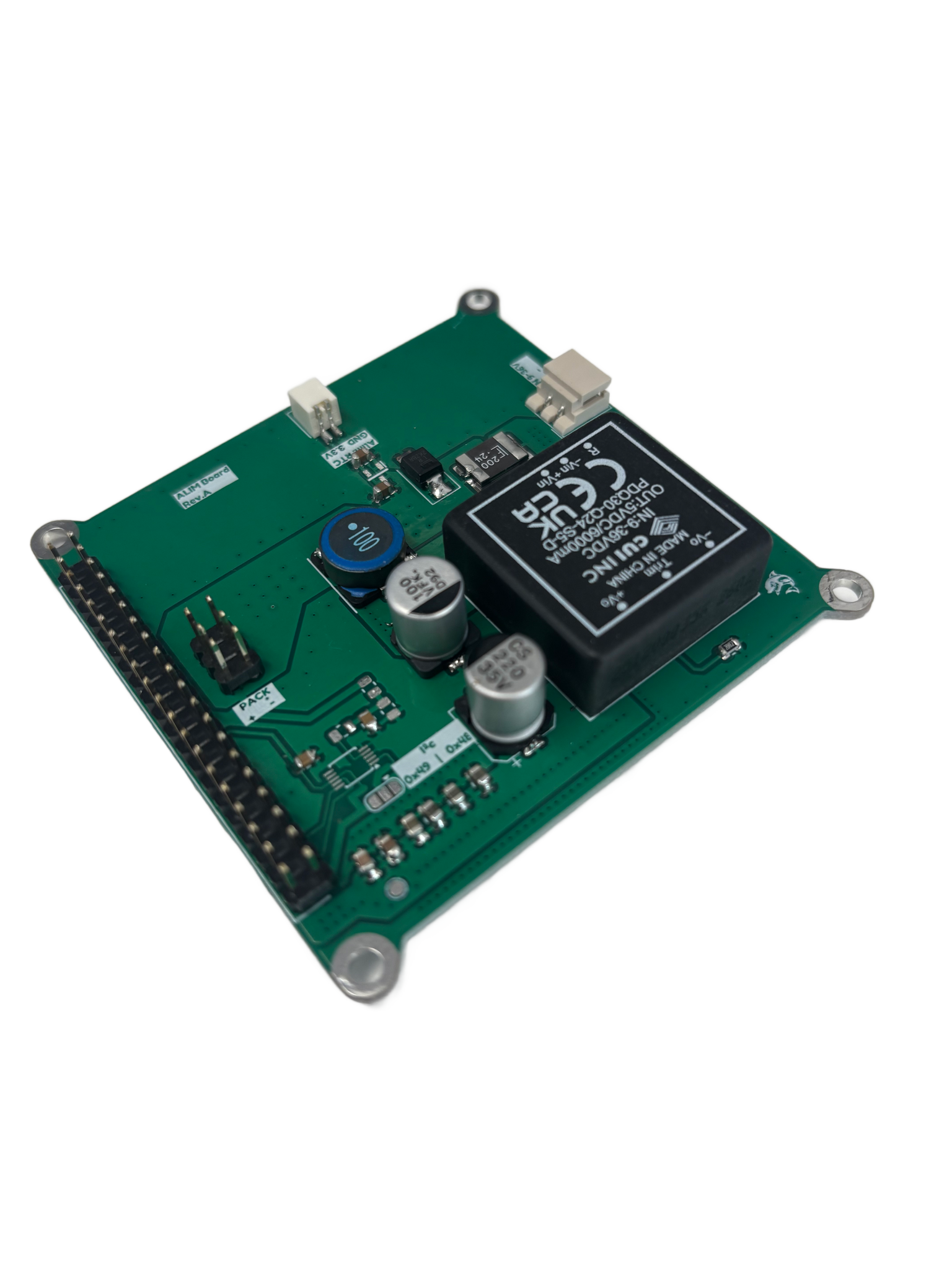

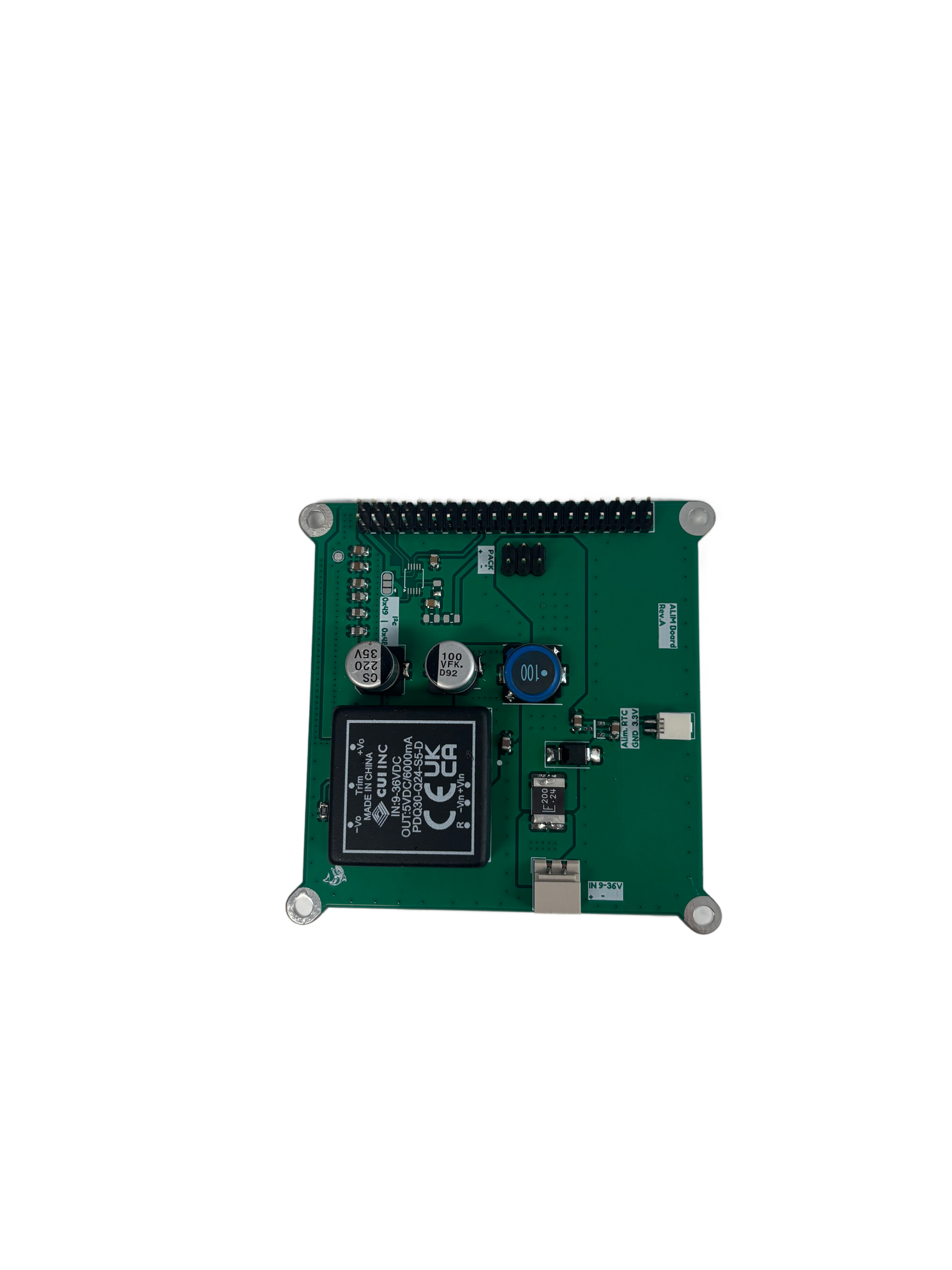

Alim Power Board

Alim Power Board – 9-36V vers 5V / 6A

La Alim Power Board est une carte d’alimentation conçue pour fournir une base énergétique
fiable et intégrée à l’ensemble de l’écosystème BlueStack.

Elle permet d’alimenter le système à partir d’une source large plage 9 à 36V
et de générer un 5V haute puissance jusqu’à 6A, adapté aux cartes de calcul
et aux périphériques exigeants.

Au-delà de la conversion d’énergie, la carte intègre des fonctions de supervision et de support
système, facilitant l’intégration dans des architectures embarquées complexes.

Integration into the BlueStacks ecosystem

La Alim Power Board s’intègre nativement dans l’architecture BlueStack.

• mechanical and electrical compatibility with BlueStack cards,
• alimentation directe de la CM5 Core Board,
• distribution du 5V vers les modules périphériques,
• intégration via header GPIO 40 broches.

Elle permet de simplifier fortement la conception des systèmes en centralisant la gestion
de l’alimentation.

Entrée large plage 9–36V

La carte accepte une large gamme de tensions d’entrée, compatible avec de nombreuses sources :

• batteries (Li-ion, LiFePO4, plomb),
• alimentations industrielles,
• systèmes embarqués (véhicule, robotique),
• lignes d’alimentation longue distance.

Conversion 5V haute puissance

La Alim Power Board intègre un convertisseur DC/DC optimisé pour les applications embarquées.

• sortie 5V jusqu’à 6A,
• rendement élevé,
• faible échauffement,
• stabilité sous charges dynamiques.

Cette puissance permet d’alimenter directement une carte comme la CM5 Core Board
ainsi que ses périphériques.

Mesure de la tension d’entrée

La carte intègre un ADC embarqué permettant de mesurer la tension d’entrée.

• supervision de l’alimentation en temps réel,
• suivi de l’état batterie ou alimentation externe,
• facilite l’intégration logicielle (monitoring, alertes),
• interface exploitable depuis la carte hôte.

Cette fonction permet d’ajouter simplement une couche de diagnostic énergétique au système.

Régulateur 3.3V pour RTC

La carte intègre un régulateur 3.3V dédié permettant d’alimenter la RTC
de la CM5 Core Board.

• remplacement de la pile RTC,
• suppression des opérations de maintenance liées à la batterie,
• alimentation stable et permanente,
• intégration transparente dans le système.

Distribution d’alimentation simplifiée

La carte agit comme un point central d’alimentation :

• injection du 5V sur le bus système,
• répartition vers les modules connectés,
• réduction du câblage,
• architecture robuste et propre.

Direct integration onto a 40-pin header

• distribution du 5V et GND,
• compatibilité Raspberry Pi / CM5,
• montage direct sans câblage complexe,
• intégration mécanique optimisée.

Key Features

• entrée 9–36V,
• sortie 5V / 6A,
• convertisseur DC/DC haute efficacité,
• mesure de tension via ADC embarqué,
• régulateur 3.3V RTC intégré,
• distribution d’alimentation système,
• interface GPIO 40 broches,
• Native BlueStacks integration.

Applications

• embedded robotics,
• standalone systems,
• équipements industriels,
• applications marines,
• prototyping and small-batch production.

Key Specifications

• Tension d’entrée : 9 à 36V
• Sortie : 5V / 6A
• Mesure : ADC tension d’entrée
• Sortie auxiliaire : 3.3V RTC
• Interface: 40-pin GPIO
• Intégration : BlueStack

Contents

• 1 × Alim Power Board

Remarque : cette carte ne se limite pas à la conversion d’énergie.
Elle constitue une brique d’alimentation complète intégrant conversion, distribution
et supervision, adaptée aux systèmes embarqués exigeants.
